規格

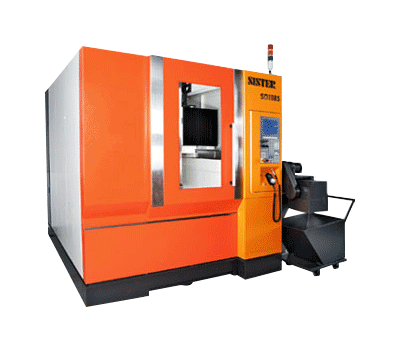

| 項目/機型 | 單位 | SD1085 5 axis(動樑式) | |
|---|---|---|---|
| 控制器 | CNC控制器 | INTEK 675 | |
| 主軸馬力30min/轉速 | KW | 11KW(15KW,18KW0 | |
| 三軸型號/馬力 | KW | 3.5/3.5*2/3.5with Break | |
| 主軸端錐度 | BT40(HSK-A63,HSK-E50) | ||
| 主軸 | 主軸傳動方式 | Built-in | |
| 主軸轉速 | RPM | 15000(2000,30000) | |
| 工作台面積 | mm | 1100*900 | |
| 主軸轉速 | T型槽(Width*No.*Pitch) | mm | T16 |
| 工作台負重 | KG | 1500 | |
| 行程 | 行程：X*Y*Z軸 | mm | 1000*800*500 |
| 主軸鼻端至工作台面 | mm | 150-650 | |
| Center of spindle to z-axis slide-way | mm | 310 | |
| 精度 | 快速進給率 | mm/min | 20000 |
| 循圓精度 | mm | 0.01 | |
| 切削給進 | mm/min | 20000 | |
| 最小設定移動單位 | mm | 0.001 | |
| 刀庫 | 最大刀具長度(直徑) | mm | 200(32) |
| 最大刀具重量 | KG | 4 | |
| 刀庫容量(日內瓦輪) | T | 20(24option) | |
| 馬達 | 主軸油溫冷卻機-電力/油容量 | Watt /Liter | 750/8 |
| 自動軌道潤滑系統-電力/油容量 | Watt/Liter | 220/2 | |
| 熱交換系統.馬力 | watt | 40*2 | |
| 切削液油箱-容量 | L | 180 | |
| 空壓源 | Kg/cm2 | 6 | |
| 電力需求 | kW | 25 | |
| 重量 | 機械淨重 | KG | 9300 |
| 機械毛重 | KG | 9950 | |
| 機械尺寸 | 裝櫃尺寸(長/寬/高) | cm | 3215*2280*2500 |
| 裝機佔地尺寸(長/寬/高) | cm | 3330*4110*3020 | |
| 項目/機型 | 單位 | PAR-350 | ||
|---|---|---|---|---|
| 盤面直徑 | Ø350 | |||
| 平置總高度 | mm | 470 | ||
| 垂直中心高度 | mm | 300 | ||
| 盤面總高度 | mm | 300 | ||
| 總長度 | mm | 1121 | ||
| 基準孔徑 | mm | Ø50H7 | ||
| T型槽寬 | mm | 12H7 | ||
| 導槽寬 | mm | 18H7 | ||
| 總減速比 | 1:90 | 1:120 | ||
| 盤面最大轉速 | Motor 2000min-1 | 22.2 | 16.7 | |
| 最小分度單位 | degree | 0.001 | ||
| 可傾斜角度 | degree | +30o~-120o | ||
| 定位精度 | arc/sec | 15 | 45 | |
| 重複精度 | arc/sec | ±3 | ±4 | |
| 剎車扭力 | 油壓 | 35kg/cm2 | 112 | 153 |
| 電磁閥電壓 | AC110V DC24V | |||
| 剎車源 | 油壓 | |||
| 容許載重 | 水平 | kg | 200 | |
| 傾斜(90kg) | kg | 100 | ||
| 耐切削力 | Kg-m | 30 | ||
| 淨重 | Kg | 550 | ||
Close
配件
配件
標準配件
- 三軸直接傳動。
- 全罩。
- 主軸吹氣裝置。
- 主軸油冷系統。
- 自動潤滑系統。
- 切削冷卻裝置。
- 水槍、風槍側吹氣，工作燈。
- 崁入式操作箱26PIN電子手輪。
- RS232 9PIN INTERFACE.
- USB.
- 自動斷電系統＋警示燈+蜂鳴警示器。
- 基礎螺栓及水平調整螺絲。
- 調整工具、操作維護手冊壹套。
- 高速高精功能。
- 網路傳輸(FTP)。
- 變壓器
特殊配件
- 主軸20000/30000RPM
- 龍船排屑機壹組
- 油水分離機
- 刀長量測裝置
- 油霧回收機
